齒輪箱體鑄件的制造工藝、技術要求及應用全解析

所屬分類： 鑄造知識 發布時間：2025-01-11閱讀量：次
在現代機械制造業中，齒輪箱體作為傳動系統的關鍵部件之一，其質量和性能直接影響到整個設備的運行效率和可靠性。本文將詳細探討齒輪箱體鑄件的制造工藝、技術要求及其廣泛應用，幫助讀者全面了解這一重要零部件，并為相關企業提供有效的指導。

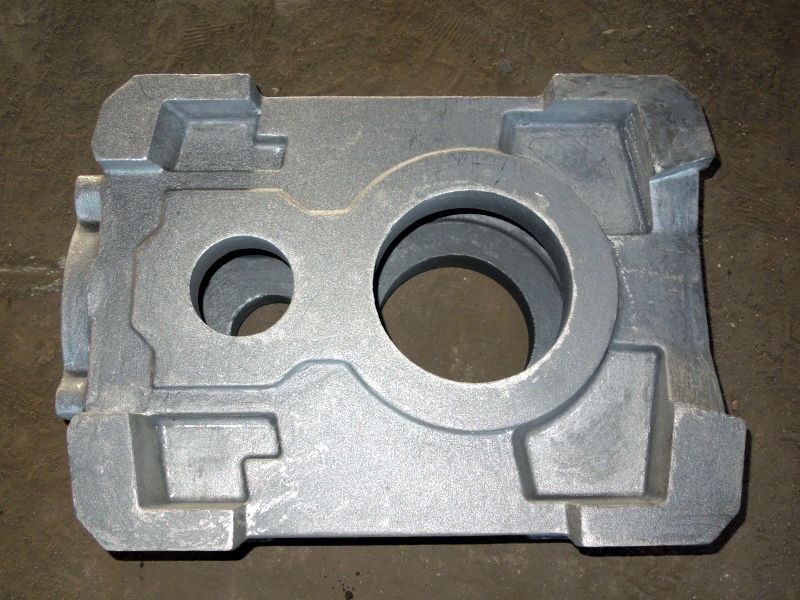

齒輪箱體鑄件

一、齒輪箱體鑄件的重要性

（一）支撐與保護作用
齒輪箱體不僅起到支撐齒輪、軸等傳動部件的作用，還提供了封閉空間，防止灰塵、水分等外界因素對內部零件的影響，確保傳動系統的正常運行。

（二）承載能力
齒輪箱體需要承受來自齒輪嚙合時產生的巨大切削力和振動。因此，它必須具備足夠的強度和剛性，以保證長期穩定的工作性能。

（三）密封性要求
良好的密封性可以防止?jié)櫥托孤?，保持?nèi)部潤滑條件，延長齒輪和其他部件的使用壽命。同時，密封性也關系到設備的安全性和環保性能。

二、齒輪箱體鑄件的制造工藝

（一）原材料選擇

1、生鐵和廢鋼
選用含碳量適中、雜質少的優質生鐵和清潔無油污的廢鋼，以保證熔煉過程中金屬液的純凈度。
2、合金添加劑
根據產品需求，適量添加錳、鉻、鎳等合金元素，以改善鑄件的耐磨性、耐腐蝕性和強度等性能。

（二）熔煉與澆注

1、熔煉設備選擇
感應電爐：廣泛應用于中小型鑄鐵件生產。它通過電磁感應原理加熱金屬，具有升溫快、溫度均勻、能耗低等優點。
電阻爐：適合小批量、多品種鑄鐵件試制及科研實驗。結構簡單、操作方便，能夠?qū)崿F(xiàn)精準控溫。
2、熔煉工藝控制
精確控制化學成分：通過光譜分析儀等設備實時監測金屬液成分，及時調整配方，確保每一批次鑄件的化學成分穩定一致。
優化熔煉溫度和時間：合理的溫度和時間設置對鑄件的質量至關重要。過高的溫度會導致合金元素?zé)龘p，影響鑄件性能；而過低的溫度則可能使金屬液流動性不足，造成澆注困難。
3、澆注系統設計
澆道的設計直接影響到金屬液的填充效果和鑄件的內部質量。科學合理地布置澆道，可以使金屬液平穩、均勻地流入型腔，減少氣孔、縮松等缺陷。
4、澆注速度控制
澆注速度過快或過慢都會影響鑄件的質量。過快的速度容易引發冷隔、未完全融合等問題；而過慢的速度則可能導致鑄件內部出現疏松、縮孔等缺陷。通過引入自動化控制系統，實現對澆注速度的精確控制，確保每一件鑄件都能獲得最佳的成型效果。

（三）模具設計與制造

1、高精度模具材料選擇
模具材料的選擇直接影響到鑄件的尺寸精度和表面質量。選用具有良好導熱性和耐磨性的模具材料（如高鉻合金鋼），可以有效提高鑄件的成型質量和使用壽命。
2、先進的模具制造技術
利用數控機床、3D打印等先進技術進行模具加工，可以顯著提高模具的精度和一致性。特別是對于形狀復雜的鑄件，3D打印技術可以在短時間內完成模具制作，縮短開發周期。
3、定期維護和校準模具
定期維護和校準模具，確保其始終保持最佳狀態，減少因模具磨損或變形導致的尺寸偏差。

（四）冷卻與凝固

1、冷卻介質選擇
冷卻介質的選擇對鑄件的顯微組織和力學性能有重要影響。根據鑄件的具體需求，選擇適當?shù)睦鋮s介質（如空氣、水、油等），調節冷卻速度，使鑄件各部分冷卻均勻一致。
2、控制凝固順序
合理安排鑄件的凝固順序，可以有效防止縮孔、縮松等缺陷的產生。通過設置冷鐵、冒口等輔助裝置，引導金屬液從厚大部位向薄壁處流動，實現定向凝固。
3、利用計算機模擬技術
提前預測鑄件的凝固過程，優化冷鐵和冒口的布置方案，確保鑄件內部無缺陷。

（五）清理與后處理

1、去除表面雜質
使用砂輪、刮刀等工具清除鑄件表面的氧化皮、油污、銹蝕等雜質，確保焊補面干凈平整。

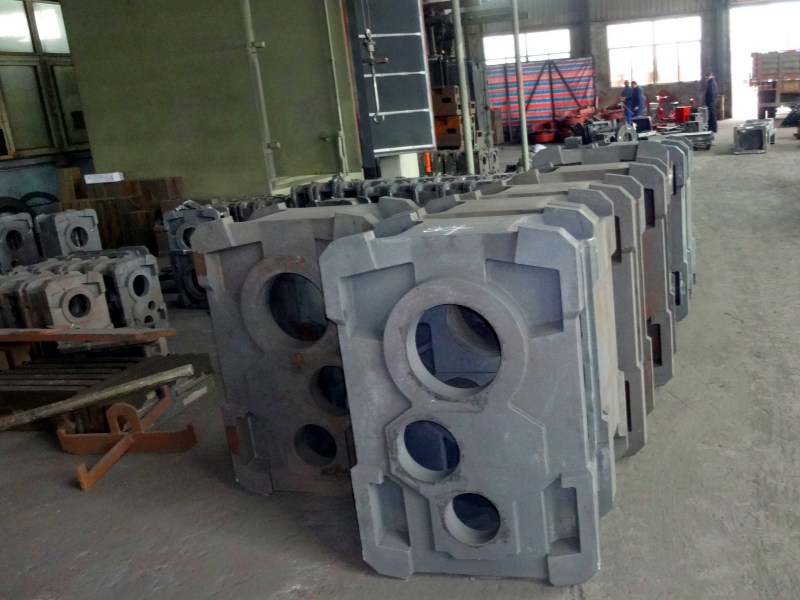

齒輪箱體鑄件
2、表面修整與拋光
使用砂輪、銼刀等工具對焊縫進行打磨，使其與鑄件表面平滑過渡，保證外觀美觀和尺寸精度。
對有特殊要求的鑄件，可進行拋光處理，提高表面光潔度，增強耐磨性和抗腐蝕能力。
3、檢測與驗收
在生產線上安裝在線檢測設備（如超聲波探傷儀、磁粉探傷儀等），可以實時監控鑄件的質量狀況，及時發現潛在問題，避免不合格品流入下一道工序。
配備高精度的測量工具（如三坐標測量機、激光測距儀等），對鑄件的尺寸精度進行嚴格把關。定期校準測量儀器，確保其準確性，避免因測量誤差導致的質量問題。

三、齒輪箱體鑄件的技術要求

（一）尺寸精度

1、幾何尺寸
包括齒輪箱體的高度、寬度、厚度等關鍵尺寸。確保這些尺寸在規定的公差范圍內。
2、形狀精度
包括齒輪箱體的平面度、圓柱度、圓錐度、垂直度、平行度等。確保齒輪箱體的形狀符合設計要求。
3、位置精度
包括齒輪箱體上各部分之間的相對位置關系，如孔距、中心距、同軸度等。確保各部分的位置準確無誤。

（二）表面質量

1、表面粗糙度
表面粗糙度是指齒輪箱體表面微觀不平的程度。通過檢測表面粗糙度，可以評估齒輪箱體的外觀質量和加工性能。
2、表面缺陷
檢測齒輪箱體表面是否存在裂紋、氣孔、夾渣、砂眼等缺陷。這些缺陷會影響齒輪箱體的強度和使用壽命。

（三）內部質量

1、內部缺陷
檢測齒輪箱體內部是否存在縮孔、縮松、氣孔、夾渣等缺陷。這些缺陷會削弱齒輪箱體的力學性能，影響其使用安全性。
2、組織結構
分析齒輪箱體內部的顯微組織，包括晶粒大小、分布、相組成等。合理的顯微組織可以提高齒輪箱體的強度、硬度和耐磨性。

齒輪箱體鑄件
四、齒輪箱體鑄件的應用實例

（一）風力發電齒輪箱

某風力發電設備制造商采用高精度樹脂砂鑄造工藝生產齒輪箱體鑄件。新工藝生產的齒輪箱體尺寸精度提高了20%，表面光潔度提升了30%，廢品率從原來的8%降至2%以下。同時，生產周期縮短了40%，綜合成本降低了15%。此外，經過調質處理后的齒輪箱體硬度達到了HRC35-40，抗拉強度提高了20%，疲勞壽命延長了30%，大大提高了風力發電機組的可靠性和耐用性。

（二）礦山機械設備齒輪箱

某礦山設備制造商對大型破碎機的齒輪箱進行了淬火和低溫回火處理。處理后的齒輪箱體硬度達到了HRC60以上，耐磨性提高了50%，使用壽命延長了2倍以上。這大大減少了設備的維護成本，提高了生產效率。

（三）船舶推進系統齒輪箱

某船舶制造企業在生產船舶推進系統齒輪箱時，采用了正火和高溫回火相結合的熱處理工藝。處理后的齒輪箱體強度和韌性得到了顯著提升，能夠承受海洋環境中巨大的沖擊力和腐蝕，確保了船舶的安全航行。

五、總結
齒輪箱體鑄件作為傳動系統的關鍵部件，其制造工藝和技術要求直接關系到設備的性能和可靠性。通過對原材料選擇、熔煉與澆注、模具設計與制造、冷卻與凝固、清理與后處理等環節的嚴格把控，以及遵循嚴格的尺寸精度、表面質量和內部質量標準，鑄造企業可以全面提升產品質量，滿足客戶日益增長的需求。希望本文提供的分析和建議能夠為相關從業者提供有價值的參考，共同推動我國鑄造行業的健康發展。

通過以上詳細解析，相信讀者對齒輪箱體鑄件有了更全面的認識。如有任何疑問或需要進一步的技術支持，請隨時聯系我們。
